آلة تصنيع لوحات CTP كبيرة الحجم

نموذج EcooGraphix Thermal-CTP: VLF T-1600S



1. التطبيق



تم تصميم ماكينة الطباعة الحرارية CTP T1600M من EcooGraphix VLF (تنسيق كبير جدًا) خصيصًا لتطبيقات حجم الورق B0 مثل الملصقات والمخططات الجدارية والكتب الكبيرة والفهرسات والصفحات الصفراء ومواد التغليف ومرافق تصنيع الألواح. تتميز بسرعة إنتاج تتراوح من 14 إلى 19 لوحة في الساعة، مما يضمن إنتاجًا فعالًا في السيناريوهات عالية الطلب.







2. المواصفات



نموذج	ت-1600إس إكس	الأشعة فوق البنفسجية-1600SX	ت-1600مكس	الأشعة فوق البنفسجية-1600MX
طريقة العرض	طبلة خارجية
نظام الصور	رأس الطباعة بصمام ضوء الليزر 256 قناة
سرعة الإخراج	22 طبقًا/ساعة	22 طبقًا/ساعة	19 طبق/ساعة	19 طبق/ساعة
	1470 مم × 1180 مم / 2400 نقطة في البوصة		1630 مم × 1325 مم / 2400 نقطة في البوصة
أحجام اللوحة	الحد الأقصى 1470 مم × 1180 مم؛ الحد الأدنى 400 مم × 400 مم		الحد الأقصى 1680 مم × 1350 مم؛ الحد الأدنى 650 مم × 550 مم
نوع الوسائط	لوحة CTP الحرارية أو اللوحة غير الكيميائية	لوحة UV CTP/CTCP	لوحة CTP الحرارية أو اللوحة غير الكيميائية	لوحة UV CTP/CTCP
سماكة الطبق	{{0}.15 مم إلى 0.30 مم أو 0.27 مم/ 0.40 مم (بديل)
دقة	المعيار: دقة مزدوجة 2400 نقطة في البوصة و1200 نقطة في البوصة أو اختيارية 2540 نقطة في البوصة و1270 نقطة في البوصة. خيار الدقة العالية المتغيرة: الحد الأقصى يصل إلى 10,000 نقطة في البوصة في اتجاه المسح السريع. 12800 نقطة في البوصة متوفرة حسب الطلب
قابلية التكرار	±0.01 مم (التعرض المستمر لمدة 4 مرات أو أكثر على نفس اللوحة بدرجة حرارة 23 درجة ورطوبة 60%)
واجهه المستخدم	الألياف البصرية
تحميل اللوحة	نصف آلي (نظام التحميل التلقائي البديل)
الوزن الصافي	1400كجم		1800كجم
حجم الماكينة (عرض×طول×ارتفاع) ملم	2,355×1,910×1,217		2,400×1,760×1,100
مزود الطاقة	3 مراحل 380 فولت، استهلاك الطاقة (القيمة القصوى): 5.5 كيلو وات
بيئة التشغيل	درجة الحرارة الموصى بها: 21-25 درجة؛ درجة الحرارة المسموح بها: 15-30 درجة، الرطوبة:<70%RH



Oالأداء العامIتحسين

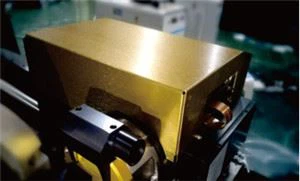

	تكنولوجيا رأس الليزر الجديدة: تضمن تقنية رأس الليزر المتقدمة لدينا أداءً ثابتًا في تصنيع الألواح مع زيادة سرعة المعالجة بشكل كبير.
	محرك خطي بالإضافة إلى قدرات التسارع السريع، يضمن نظام القيادة الخطية تشغيلًا ثابتًا بشكل ملحوظ ودقة تحديد المواقع، وبالتالي ضمان الدقة المثالية ونتائج الطباعة الدقيقة.
	محرك أسطوانة الدفع المباشر يؤدي استخدام تقنية أسطوانة المحرك ذات الدفع المباشر إلى تقليل وقت بدء التشغيل وتحسين كفاءة الإنتاج بشكل كبير.







1. من خلال استخدام جهاز تعديل الضوء، نقوم بتقسيم شعاع الليزر المنبعث من مصدر ليزر منفرد إلى 256 تيارًا من أشعة الليزر المدمجة، مما يضمن توزيعًا متساويًا للطاقة وتعريضًا ثابتًا لنقاط الشاشة.





2. تعمل نقطة الشاشة المربعة ذات الزوايا الواضحة على تحسين وضوح الصورة، مما يوفر دقة أعلى بعشر مرات مقارنة بالفحص بتقنية AM بدقة 200 خط في البوصة. علاوة على ذلك، تعمل على تحسين ثراء الألوان بنسبة تزيد عن 21%.





3. باستخدام 256 تيارًا من أشعة الليزر المدمجة، تحقق عملية تصنيع الألواح كفاءة فائقة وهدرًا أقل، مما يؤدي إلى زيادة مضاعفة في سرعة الإخراج مع الحفاظ على سرعة الأسطوانة عند 20% فقط من الطرق التقليدية.



المزايا الرئيسية لـ EcooGraphix CTP والفوائد التي تعود على العملاء

● استخدام مكونات عالية الجودة: يتم شراء العناصر الأساسية من الموردين من الدرجة الأولى على مستوى العالم، بما في ذلك الولايات المتحدة الأمريكية واليابان وألمانيا.

● قدرة إنتاج قوية: مع إنتاج سنوي كبير يبلغ 600-700 وحدة، يتم ضمان إجراءات مراقبة الجودة الصارمة.

● تشكيلة واسعة من المنتجات: توفر التشكيلة الأكثر شمولاً المتاحة في الصناعة للعملاء خيارات متعددة، تشمل جميع التنسيقات وتقنيات الليزر (الحرارية وUVCTP)، والنماذج اليدوية والآلية، وبدائل التحميل التلقائي، ومصفوفات الليزر الفردية، وتكوينات تعديل الليزر.

● تصميم معياري وهيكل بديهي: تم تصميمه ليكون بسيطًا وسهل الاستخدام وسهل الصيانة، مما يوفر مزايا مقارنة بالمنافسين مثل كوداك وأجفا وسكرين.

● ضمان مدى الحياة: جميع قطع الغيار مغطاة بضمان مدى الحياة، جنبًا إلى جنب مع لوحات EcooGraphix، مما يوفر للعملاء راحة البال والقيمة الإضافية.





يتم تشغيل آلة الطباعة 1600S A0 CTP (Computer To Plate) بواسطة الكمبيوتر وتستخدم المسح الضوئي بالليزر للتصوير. بعد ذلك، تخضع لإجراءات التطوير والتثبيت لتوليد ألواح طباعة مناسبة للطباعة الفورية. يستخدم الإنتاج من الكمبيوتر إلى الألواح سير عمل رقميًا يحول النص والصور مباشرة إلى بيانات رقمية، مما يزيل الحاجة إلى الفيلم والتطبيق اليدوي وتقنيات الطباعة شبه الآلية أو الآلية بالكامل.
